كيفية حل تداخل إشارة البلوتوث

يعد حل تداخل إشارة Bluetooth مشروعًا منهجيًا يتطلب دراسة شاملة عبر مستويات متعددة:خصائص البروتوكول، وتصميم الأجهزة، والنشر البيئي، وتحسين البرمجيات. تعمل تقنية البلوتوث فيالنطاق العام ISM بتردد 2.4 جيجا هرتز، ومشاركة الطيف مع أجهزة مثل -WiFi، وZigbee، وأفران الميكروويف، لذا فإن التداخل أمر لا مفر منه ولكن يمكن إدارته وتخفيفه بشكل فعال.

فيما يلي حل منهجي، يتقدم من النظرية إلى التطبيق:

I. المبدأ الأساسي: فهم مصادر التدخل

شارك-قناة التداخل: تعمل أجهزة Bluetooth الأخرى، وWi-Fi، وZigbee، وأجهزة الماوس اللاسلكية، وأفران الميكروويف، وما إلى ذلك، بتردد 2.4 جيجا هرتز.

تداخل القناة-المجاورة: تؤدي الإشارات القريبة القوية إلى تشبع مضخم جهاز الاستقبال أو تسبب التشكيل البيني.

تأثيرات المسارات المتعددة والعوائق: الأجسام المعدنية والجدران وجسم الإنسان تمتص أو تعكس الإشارات مما يسبب تلاشيها.

عيوب التصميم المتأصلة: أداء هوائي ضعيف، ضوضاء مصدر الطاقة، تخطيط ثنائي الفينيل متعدد الكلور دون المستوى الأمثل.

ثانيا. حلول على مستوى الأجهزة- (التحسين من المصدر)

هذه هي الخطوة الأساسية والأكثر أهمية.

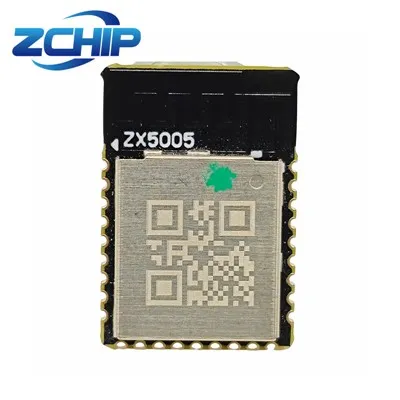

حدد الشرائح/الوحدات ذات القدرة القوية على مكافحة التداخل-.:

إعطاء الأولوية للرقائق الداعمةبلوتوث 5.0 أو الإصدارات الأحدث. أنها تتميز أقوىLE مشفرة PHY (الطبقة المادية)، والذي يستخدم ترميز تصحيح الأخطاء الأمامي لتحسين النطاق والقدرة على مكافحة التداخل-بشكل ملحوظ على حساب معدلات بيانات أقل.

اختر وحدات ذات حساسية استقبال عالية (على سبيل المثال، أفضل من -97 ديسيبل ميلي واط).

تحسين تصميم الهوائي وتخطيطه:

نوع الهوائي: تفضل الهوائيات الخارجية (مثل الهوائيات الحلزونية وهوائيات ثنائي الفينيل متعدد الكلور) على هوائيات الرقائق الخزفية للحصول على كسب ونمط إشعاع أفضل.

مطابقة المعاوقة: تأكد من المطابقة الدقيقة لمقاومة 50 أوم بين الهوائي وتتبع التردد اللاسلكي. يؤدي عدم التطابق إلى انعكاس الإشارة، مما يقلل من كفاءة الإرسال.

ابقِ-خارج المنطقة: حافظ بشكل صارم على "منطقة الابتعاد" حول الهوائي كما هو محدد في ورقة البيانات، مع إبعادها عن الأجسام المعدنية والمستويات الأرضية.

الاتجاهية: اضبط اتجاه الهوائي بناءً على التطبيق. هوائيات شاملة الاتجاهات تناسب الأجهزة المحمولة؛ تعمل الهوائيات الاتجاهية على تحسين الإشارات الخاصة بالارتباطات النقطية الثابتة -إلى-النقطة.

تحسين تصميم ثنائي الفينيل متعدد الكلور:

فصل إمدادات الطاقة: ضع ما يكفي (عادةً 100nF + 10uF) ومكثفات فصل عالية الجودة- بالقرب من منافذ الطاقة الخاصة بشريحة Bluetooth لتصفية ضوضاء الطاقة.

آثار الترددات اللاسلكية: اجعلها قصيرة، ومستقيمة، وبمقاومة يمكن التحكم فيها بمقدار 50 أوم، ومحمية بالأرض.

مذبذب كريستال: استخدم مصدرًا ثابتًا للساعة، بعيدًا عن الخطوط الرقمية عالية السرعة-وقسم التردد اللاسلكي.

التدريع والعزلة:

قم بعزل قسم Bluetooth RF بدرع معدني لمنع التداخل من الضوضاء الرقمية على اللوحة الرئيسية.

في حالة تواجد عدة وحدات راديو (على سبيل المثال، Wi-Fi وBluetooth) داخل الجهاز، قم بزيادة المسافة الفعلية بينها ومواضع الهوائي المتداخلة.

ثالثا. حلول على مستوى البروتوكول والبرمجيات- (التجنب الذكي)

وهذا هو المفتاح للاستفادة من "القوة الناعمة" للبلوتوث.

الاستفادة من قفز التردد التكيفي (AFH):

يستخدم كل من البلوتوث الكلاسيكي (BR/EDR) وBLE نطاق انتشار التردد-.تأكد من تمكين وظيفة AFH. يقوم جهاز Bluetooth الرئيسي بفحص جودة القناة ويتجنب بشكل فعال "القنوات السيئة" التي تشغلها شبكة Wi-Fi، وما إلى ذلك.

يستخدم بليه 37 قناة بيانات في حالة الاتصال؛ توفر خوارزمية التنقل الخاصة بها بطبيعتها بعض مقاومة التداخل.

تحسين معلمات الاتصال:

الفاصل الزمني للاتصال: تقصير الفاصل الزمني للاتصال بشكل مناسبيمكن أن يؤدي ضمن الحدود المسموح بها إلى تقليل تأثير فقدان الحزمة الواحدة لأن فرص إعادة الإرسال تصبح أكثر تكرارًا. وهذا يزيد قليلاً من استهلاك الطاقة.

طول الحزمة: استخدام بلوتوث 5.0جنيه 2M فيزيأوتمديد طول حزمة البيانات LEيسمح بإرسال المزيد من البيانات في وقت بث أقصر، مما يقلل من احتمالية "التعرض" للتداخل.

إدارة القناة وتحسين الإعلانات:

تجنب قنوات Wi-Fi المزدحمة: قنوات Wi-Fi 1 و6 و11 هي الأكثر استخدامًا. القنوات الإعلانية بليه هي 37، 38، و 39، والتي يتم تجنبها عمدا. ومع ذلك، أثناء نقل البيانات المتصلة، يغطي التنقل النطاق بأكمله.

بالنسبة للبيانات المهمة، قم بالتنفيذآليات إعادة الإرسالوالتحقق من البياناتفي طبقة التطبيق.

استراتيجيات التعايش ضد تداخل Wi-Fi-(فن التعايش):

مضاعفة تقسيم الوقت (TDM): إذا كان الجهاز يدمج كلاً من Wi-WiFi وBluetooth (على سبيل المثال، الهواتف الذكية)، فإن موردي الشرائح يقدمون حلول "تعايش" ناضجة. يقومون بتنسيق أوقات الإرسال/الاستقبال لكلا الراديوين عبر خطوط إشارات الأجهزة (على سبيل المثال، الأولوية، والتردد، والنشاط) لمنع الإرسال المتزامن.

الانفصال الجسدي: بالنسبة لعمليات التثبيت الثابتة، افصل فعليًا أجهزة Bluetooth وهوائيات جهاز توجيه Wi-Fi-(على سبيل المثال، قم بتوجيهها بشكل عمودي).

رابعا. حلول مستوى البيئة والنشر- (التحسين التشغيلي)

تحليل الطيف على-الموقع:

استخدم محلل الطيف (أو برنامج راديو محدد-منخفض التكلفة مثل HackRF) في بيئة النشر لمسح النطاق 2.4 جيجا هرتز وتحديد أنظف مناطق القنوات.

تخطيط الشبكة:

تقليل طاقة الإرسال: قم بتقليل طاقة الإرسال لأجهزة Bluetooth مع تلبية متطلبات مسافة الاتصال. وهذا يقلل من التداخل المتبادل داخل النظام ويساعد على التوافق الكهرومغناطيسي (EMC).

إضافة عقد التتابع: بالنسبة لشبكات Bluetooth Mesh أو السيناريوهات التي تتطلب تغطية كبيرة، تعمل زيادة كثافة العقدة على تقليل مسافة القفزات، وتجاوز العوائق ومصادر التداخل المحلية بشكل فعال.

التكيف البيئي:

تجنب وضع أجهزة Bluetooth داخل حاويات معدنية كبيرة أو في الزوايا أو بالقرب من أفران الميكروويف.

يمتص جسم الإنسان (خاصة الأيدي) إشارات 2.4 جيجا هرتز بشكل ملحوظ.-إيلاء اهتمام خاص لتصميم الهوائي للأجهزة القابلة للارتداء.

V. الخطوات العملية لاستكشاف أخطاء التداخل وإصلاحها (دليل تشخيص الأخطاء)

عند مواجهة مشكلات التداخل، اتبع الخطوات التالية:

اختبار معزول: اصطحب الجهاز إلى منطقة مفتوحة لا توجد بها إشارات لاسلكية أخرى لتحديد ما إذا كانت المشكلة داخلية أم بيئية.

اختبار المدى: اختبر الحد الأقصى لمسافة الاتصال في بيئة خالية من التداخل-وقارنها بالمواصفات لتقييم ما إذا كان أداء الأجهزة كافيًا.

التحكم المتغير:

أوقف تشغيل جميع مصادر التداخل المحتملة القريبة (أجهزة توجيه Wi-Fi، وأجهزة Bluetooth الأخرى، والكاميرات اللاسلكية، وما إلى ذلك).

قم بتشغيلها واحدة تلو الأخرى، مع ملاحظة التغييرات في أداء البلوتوث لتحديد مصدر التداخل.

مساعدة الأداة:

استخدم تطبيقات الهاتف المحمول (على سبيل المثال، nRF Connect وLightBlue) لمراقبة قناة Bluetooth RSSI (مؤشر قوة الإشارة المستلمة) واستقرار الاتصال.

تحقق من سجلات الجهاز لمعرفة أسباب انقطاع الاتصال أو معدلات إعادة إرسال البيانات.

ملخص وتوصيات

للمطورين:إعطاء الأولوية للتعاون مع موردي الوحدات للحصول على التحقق من صحتهاالتصاميم المرجعيةواتباع إرشادات تصميم الأجهزة الخاصة بهم بدقة. في البرامج، استخدم بشكل كامل خيارات تكوين مكافحة التداخل-التي توفرها مجموعة البروتوكولات.

للمستخدمين/ناشري البيانات:قم بإجراء استطلاعات على-المواقع، وتخطيط موضع الجهاز وكثافته بشكل منطقي، وتجنب وضع بوابات Bluetooth بجوار أجهزة توجيه Wi{1}}Wi.

لا توجد "حل سحري" لحل تداخل إشارة البلوتوث. إنها النتيجة المجمعة لتصميم ممتاز للأجهزة، وخوارزميات مكدس البروتوكولات الذكية، والنشر الرشيد. تعتبر معالجة مشكلات مكافحة-التداخل بجدية منذ المراحل الأولى لتصميم المنتج أكثر فعالية من حيث التكلفة-وتؤدي إلى نتائج أفضل من إصلاحات ما بعد-الإنتاج.
